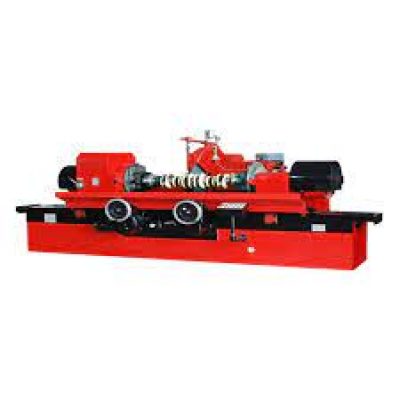

dimensiones máximas de trabajo: 600 mm. de diámetro x
1.600 mm. de largo
largo máximo de trabajo entre puntos: 1.600 mm.
entre platos: 1.400 mm.
bancada horizontal
diámetro máximo de trabajo 600 mm.
diámetro de trabajo con luneta 30 a 100 mm.
excentricidad del cigüeñal 110 mm.
peso máximo del cigüeñal 120 kg.

Cabezal de trabajo
velocidades de trabajo 25, 45 y 95 rpm.

Cabezal de la piedra
recorrido transversal 185 mm.
aproximación y retracción rápida 100 mm.
avance por cada rotación
de la manivela 1 mm.
avance por cada grado de giro
de la manivela 0,005 mm.

Piedra de rectificar
velocidad de la piedra 740 / 890 rpm.
diámetro 900 mm
ancho 32 mm.
orificio 305 mm.



Potencia total de los motores 9.82 kW

Dimensiones
largo 4.166 mm.
ancho 2.027 mm.
alto 1.584 mm.

Peso aprox. 6.000 kg.

Precisión
ovalidad 0.005 mm.
cilindricidad 0.01 mm
rugosidad Ra 0.32 um

Otras características:
platos centrables en cruz en los cabezales
colchón de aire en el contrapunto

Accesorios incluídos
o 2 platos de 3 mordazas
o una piedra de 900 x 32 x 305 mm.
o rectificador para la piedra diamantado
o rectificador para bordes
o soporte para balanceo de la piedra con eje
o soportes para alineación vertical y horizontal
o perro de arrastre
o cuñas de nivelación
o eje para balanceo de la piedra
o contrapeso para balanceo
o luneta fija
o dispositivo de medición continua
o pulidor
