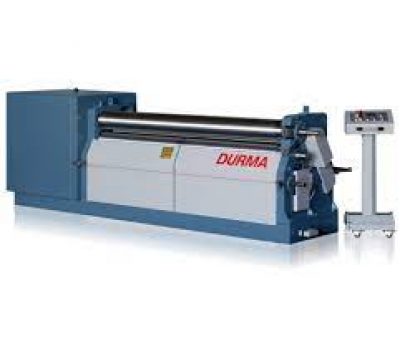

capacidad de pre-cilindrado     4 mm en acero común

2 mm en acero inoxidable

capacidad de cilindrado            6 mm en acero común

3 mm en acero inoxidable

largo de cilindrado                      1.530 mm

diámetro del rodillo superior   150 mm

 dimensiones de la máquina

largo            3.100 mm

ancho           1.020 mm

alto              1.120 mm

peso aprox.           2.100 kg.

STANDARD EQUIPMENTS

equipamiento standard

• dispositivo para cilindrado cónico
• rodillos superior e inferior movidos por engranajes
• rodillo trasero motorizado
• potencia del motor eléctrico        4.0 kW
• sistema de freno para curvados de precisión
• tablero de control móvil de diseño ergonómico, con display digital, que permite controlar todas las funciones de la máquina
• movimiento y paralelismo de los rodillos controlados desde el tablero
• cuerpo construído de acero libre de tensiones
• rodillos de acero SAE 1050 endurecidos por inducción
• rodillos pulidos (recomendable para trabajar con acero inoxidable)
• sistema hidráulico: Rexroth Bosch
• sistema eléctrico: Siemens o Telemecanique
• construída según normas de la Comunidad Europea

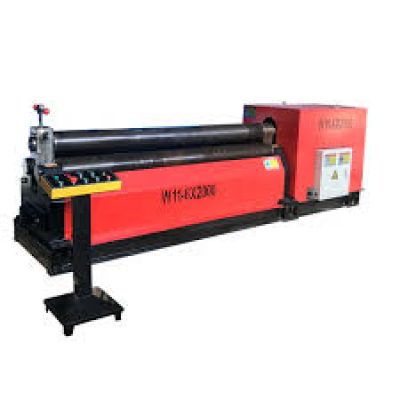

espesor de chapa máximo                        6.0 mm. (para acero al carbono)

ancho máximo de cilindrado                  2.000 mm.

diámetro del rodillo superior                  170 mm.

diámetro de los rodillos inferiores          150 mm.

distancia entre centros de rodillos         220 mm.

velocidad de cilindrado                          aprox. 4,5 m/min.

potencia del motor principal                  4.0 kW

potencia del motor auxiliar                    1.5 kW

dimensiones:

largo:           3.850 mm.   .

ancho:              950 mm.

alto:             1.350 mm.



peso aprox.:                    2.800 kg.

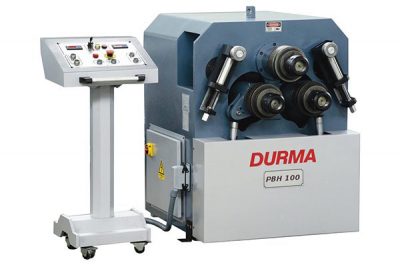

diámetro de los ejes 100 y 110 mm.
diámetro de los rodillos 315 mm.
potencia del motor 1.0 kW
velocidad de curvado 5 m/min



Equipamiento standard:
• construída de acuerdo a las normas de la Comunidad Europea
• eje Z de accionamiento hidráulico
• lectura digital en los ejes X e Y
• todos los rodillos son movidos por un motor hidráulico
a través de un reductor planetario.
• rodillos endurecidos y rectificados de acero especial
• soportes laterales en los tres ejes:
o Z hacia adelante y atrás: hidráulico
o U hacia arriba y abajo: manual
o C hacia la derecha e izquierda: manual
• los soportes laterales son adecuados para el curvado de perfiles en ángulo
• tablero de comando móvil, separado de la máquina
• posibilidad de operación horizontal
• cuerpo de la máquina construído en acero libre de tensiones
• protección de los sistemas eléctrico e hidráulico contra sobrecargas

Capacidades de curvado
ver tabla en adjunta

Dimensiones de la máquina
ancho 1.750 mm.
profundidad 1.340 mm.
altura 1.650 mm.

Peso aprox. de la máquina 3.360 kg.
