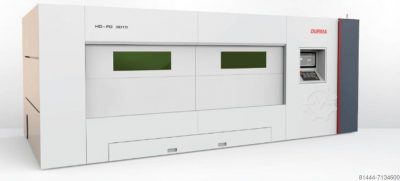

marca DURMA
modelo HD-FO 3015
fabricación Turquía
fuente de potencia del laser de fibra
marca IPG
modelo YLR 2000
potencia 2.000 w.
área de trabajo 3.080 x 1.530 mm.
tamaño máximo de la chapa 3.048 x 1.524 mm.
dimensiones máximas del equipo
con periféricos 6.950 x 4.500 mm.
configuración según Figura 1 del Pliego
area de trabajo completamente cerrada,
con mesa de corte manual
espesores máximos para corte de chapas
acero al carbono 12 mm.
acero inoxidable 6 mm.
aluminio 6 mm.
cobre 3 mm.
latón 6 mm.
mesa de alimentación del tipo cajón, según Figura 1 del Pliego
velocidad máxima de desplazamiento 127 m/min.
velocidad máxima del eje Z 30 m/min.
aceleración máxima sincronizada 14 m/s2
peso máximo de la pieza 575 kg.
Precisión de posicionamiento +/- 0.05 mm.
Precisión de repetibilidad +/- 0.05 mm.
Control numérico computarizado
Marca SIEMENS
Modelo SINUMERIK 840D SL
El controlador SIEMENS SINUMERIK 840D SL es un sistema muy eficiente con microprocesador de 64 bits y pantalla táctil de 19”.
Este controlador tiene una interfase de operador DURMA y una base de datos completa de corte para todas las aplicaciones standard.
La base de datos incluye los parámetros de corte para todos los materiales standard, así como para los rangos de espesor.
Basados en estos valores de referencia el operador puede fácilmente mejorar la calidad del corte para los diferentes tipos de material.
Es posible seguir el funcionamiento de la máquina en tiempo real.
Si el programa de corte de muy largo, es posible dejar la máquina sin supervisión.
Se pueden crear informes periódicos o retrospectivos.
Se pueden efectuar cálculos de costo, de consumos, de tiempo de funcionamiento, de tiempo en espera, de productividad.
Se pueden verificar los mensajes de error y las razones del error.
Puede trabajar con programas CAD/CAM Lantek ó Metalix
El suministro incluye uno de estos programas, a elección.
dispone de protección anticolisión para evitar daños en caso de que el material se encuentre deformado
puede efectuar el marcado de la chapa
puede trabajar tanto en sentido horario como antihorario
dispone de opciones avanzadas para obtener vértices perfectos
la potencia de la fuente de laser se controla en base al recorrido, la velocidad y el tiempo.
Dispone de una memoria de 6MB, con opción de utilizar memoria externa.
Cuenta con 4 puertos USB, un puerto para tarjeta CF, conexión Ethernet y DPP.
Laser por fibra
Marca DURMA
Tipo 150
Distancia focal 150 mm.
Foco automático
Sensor de detección de altura
Sistema de protección contra colisiones
Monitoreo constante de temperatura
Transmisión de laser por fibra
Gases de corte
Como gases de corte es posible emplear oxígeno, nitrógeno, argón o helio.
(ver manual del cabezal cortador adjunto)
Es también posible emplear aire comprimido como gas de corte, lo cual resulta en un importante ahorro en el costo de funcionamiento del equipo.
El aire a emplear tiene que tener las siguientes características:
Presión: 6 a 13 bar
Caudal: 2.000 lts/min
Densidad de polvo máxima 0.1 mg/m3
Temperatura de rocío máxima -40 °C
Contenido máximo de aceite 0.01 mg/m3
El filtro deshumidificador recomendado por DURMA para lograr estas características es marca FESTO modelo PDAD-22, el cual se cotiza como ITEM 4.
Se adjunta manual de este deshumidificador en el cual se indican sus datos técnicos
En este caso se pueden obtener las siguientes velocidades de corte:
AIR CUTTING SPEEDS ( mm / minute ) MATERIAL MS SS / AL 0.5 mm 25.000 25.000 0.8 mm 20.000 20.000 1.0 mm 20.000 20.000 1.2 mm 15.000 15.000 1.5 mm 12.000 12.000 2.0 mm 9.000 9.000 2.5 mm 7.000 7.000 Enfriador acorde con la potencia del equipo.
Marca DURMA
Modelo DC-2000
El enfriador es el dispositivo para enfriar la fuente de potencia del laser y el sistema óptico del cabezal de corte. Está basado en un sistema de enfriamiento por agua. El agua de enfriamiento se entrega a diferentes temperaturas, según los requerimientos de la fuente de potencia del laser y el sistema óptico, con un sistema de doble cámara.
Se puede monitorear en forma instantánea la condición de funcionamiento del enfriador desde el tablero de control.
Sistema integrado de extracción y filtrado de gases
Marca DURMA
Capacidad 1.500 m3/hora
Este equipo provee un ambiente de trabajo saludable, absorbiendo humo, polvo y pequeñas partículas generadas durante el proceso de corte.
El aire de salida del equipo puede ser directamente a la atmósfera del taller.
Se emplean filtros tipo panel de poliéster recubierto de membrana de teflón.
Está ensayado y certificado según norma EN1822 (filtrado de 99,997 % de partículas de 0.12 micrones)
El filtro recolector de polvo el totalmente automático. Arranca en forma automática cuando se inicia el corte. Es una unidad compacta con cartuchos filtrantes, conjunto motor-ventilador integrado y sistema de limpieza por pulsos de chorros.
El estado de ensuciamiento del filtro puede ser monitoreado desde el tablero de control.
Los cartuchos filtrantes se autolimpian automáticamente de acuerdo a su grado de ensuciamiento.
-

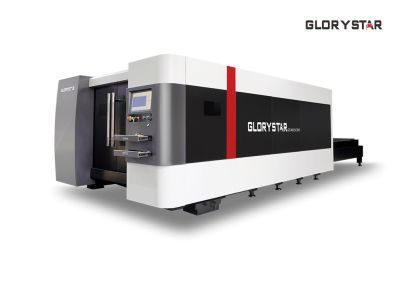

marca GLORYSTAR
modelo GS-6015CE
fabricación ChinaMás informaciónfuente de potencia del laser de fibra
marca IPG
modelo YLR 6000
fabricación Alemania
potencia 6.000 w.
tensión de alimentación trifásico, 380V, 50 Hz.área de trabajo 6.000 x 1.500 mm.
recorrido del eje X 1.520 mm.
recorrido del eje Y 6.030 mm.dimensiones máximas del equipo
con periféricos 15.150 x 3.500 x 2.000 mm.espesores máximos para corte de chapas
según tabla adjuntavelocidad máxima de posicionamiento 100 m/min.
peso máximo de la pieza 2.500 kg.
Precisión de posicionamiento +/- 0.05 mm.
Precisión de repetibilidad +/- 0.04 mm.Cabezal de corte
Marca GLORYSTAR, con autofocus
Programación de corte
CypCut, con pantalla LCD de 19”
Este software cubre todo el proceso desde el dibujo hasta el producto terminado.
Determina todos los parámetros de corte de la máquina
Tiene alta precisión, alta velocidad, estabilidad y facilidad de operación
Interfase con la máquina de fácil operaciónPrincipales componentes:
• Movimientos en los tres ejes mediante cremallera y piñón marca YYC, fabricadas en Taiwan
• Movimientos sobre guías lineales marca HIWIN, fabricadas en Taiwan.
• Caja reductora de precisión marca EREFAT de fabricación europea.
• Servo motores y drivers marca PANASONIC de fabricación japonesa
• Tornillos de bolas de precisión marca HIWIN, fabricados en Taiwan
• Cuerpo de la máquina fabricado por GLORYSTAR en China.Accesorios standard:
• Enfriador de agua.
Tolva para descarga de escoria fabricada por GLORYSTAR
• Estabilizador de voltaje de 60 kVA
• Extractor de humo generado en el corte
• Repuestos y accesorios para la puesta en marcha de la máquina -

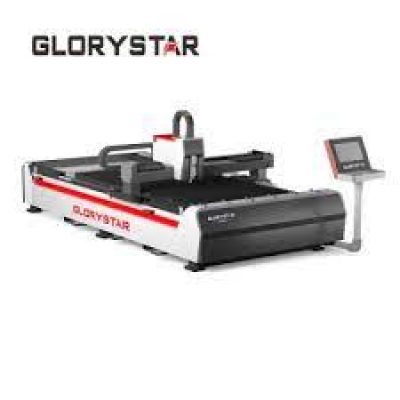

marca GLORYSTAR
modelo GS-3015
fabricación China
Más informaciónárea de trabajo 3.000 x 1.500 mm.
recorrido del eje X 1.520 mm.
recorrido del eje Y 3.020 mm.
dimensiones máximas del equipo </strong>
con periféricos 4.850 x 2.250 x 1.700 mm.
<strong>espesores máximos para corte de chapas</strong>
acero al carbono 18 mm.
acero inoxidable 8 mm.
<strong>espesores recomendados para corte de chapas</strong>
acero al carbono 12 mm.
acero inoxidable 5 mm.
velocidad máxima de posicionamiento 100 m/min.
peso máximo de la pieza 1.000 kg.
Precisión de posicionamiento +/- 0.05 mm.
Precisión de repetibilidad +/- 0.04 mm.
