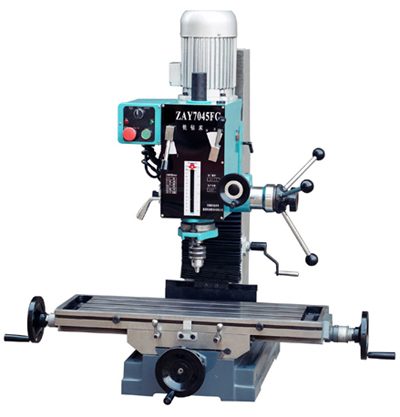

capacidad de taladrado 45 mm.
capacidad de fresado 80 mm.

distancia máxima de la nariz
del husillo a la mesa 450 mm.
distancia del eje del husillo
a la columna 260 mm.
recorrido del husillo 130 mm.
cono del husillo Morse No. 4
rango de velocidades del husillo 80 a 1250 rpm.
cantidad de velocidades 6
oscilación del cabezal 90 grados para cada lado
tamaño de la mesa 800 x 240 mm
recorrido longitudinal de la mesa 500 mm. hacia cada lado
recorrido transversal de la mesa 175 mm. hacia cada lado
potencia del motor 1,5 kw (2 HP)

Otras características:

• cabezal engranado
• caja en baño de aceite
• columna prismática
• avance fino en el husillo

Accesorios incluidos

• morsa de 125 mm. de apertura
• mandril
• cabezal fresador de 64 mm. de diámetro
• barra portaherramienta para torneado
• lámpara de trabajo

Dimensiones:

ancho 1.160 mm.
profundidad 820 mm.
alto 1.020 mm.

peso aproximado: 325 kg.

OPCIONAL

Regleta electrónica.

Mesa motorizada

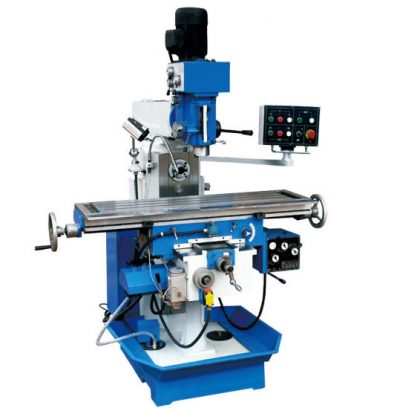

capacidad de taladrado manual 50 mm. (en hierro fundido)
capacidad de taladrado automático 12 mm. (en hierro fundido)

tamaño de la mesa 1250 x 320 mm
peso máximo de la pieza a mecanizar 200 kg.
3 ranuras «T» de 14 mm, a 70 mm. de distancia

recorridos de la mesa
longitudinal 600 mm.
transversal 300 mm.
vertical 280 mm.

velocidades de movimientos X e Y de la mesa 22 a 555 mm/min, en 8 saltos
velocidad rápida de los ejes X e Y 1.080 mm/min
velocidad rápida del eje Z 590 mm/min
potencia del motor del eje Z 750 W

cono del husillo ISO 40
distancia de la nariz del husillo a la mesa 90 a 370 mm.
distancia del husillo horizontal a la mesa 0 a 280 mm.
distancia del centro del husillo vertical
a la columna 200 a 700 mm
recorrido del husillo 120 mm.
oscilación del cabezal +/- 45 grados

rango de velocidades del husillo
vertical 60 a 1500 rpm en 8 saltos
horizontal 40 a 1300 rpm en 8 saltos
recorrido vertical del husillo 120 mm.

potencia del motor principal 2,2 kw

dimensiones: 1.780 x 1.500 x 2.100 mm.

peso neto aprox.: 1.450 kg.

incluyendo:
• manguito de reducción MT4/3 – 3/2
• juego de boquillas para fresas MT4 (4, 5, 6, 8, 10, 12, 14, 16)
• eje portafresa para el husillo
• mandril para fresado
• eje portafresa horizontal 22 x 600 mm.
• morsa
• regletas de medición en los 3 ejes
• cabezal divisor semi-universal BS-1 (altura del centro: 127 mm)
• mesa rotativa TSL250
• escoplo de 125 mm. de recorrido
• juego de herramienta
